ЕСПА

Назначение

Электрический исполнительный механизм (ЭИМ) ЕСПА предназначен для совместной работы с регулирующим клапаном. ЭИМ дает возможность автоматического регулирования расхода жидкости или газа, проходящие по трубопроводу.

цена по запросу

Описание

Назначение

Электрический исполнительный механизм (ЭИМ) ЕСПА предназначен для совместной работы с регулирующим клапаном. ЭИМ дает возможность автоматического регулирования расхода жидкости или газа, проходящие по трубопроводу.

Принцип действия

Принцип действия заключается в преобразовании управляющего напряжения, поступающего на электродвигатель, во вращательное движение выходного вала редуктора, преобразованное через реечную передачу в возвратно- поступательное движение рейки.

Монтаж

Перед монтажом необходимо проверить привод на наличие повреждений. Также перед монтажом необходимо проверить следующее:

- соответствует ход штока регулирующего клапана, к которому подключается механизм, в крайнем нижнем положении штока должен соответствовать длинам потенциометров;

- совпадают ли монтажные размеры ЭИМ с размерами регулирующего клапана, к которому он монтируется;

- защитное заземление должно быть осуществлено с помощью заземляющего винта, расположенного на электродвигателе.

Подключение вести согласно электрической принципиальной схеме.

Корпус механизма должен быть заземлен медным проводом, сечением не менее 4мм2. Заземляющий провод подсоединить к винту «земля»  на корпусе механизма.

Все работы по монтажу, демонтажу и обслуживанию производить только при отключенном напряжении питания и при отсоединенном соединителе XI.

Устранение неисправностей при поданном напряжении питания категорически запрещается.

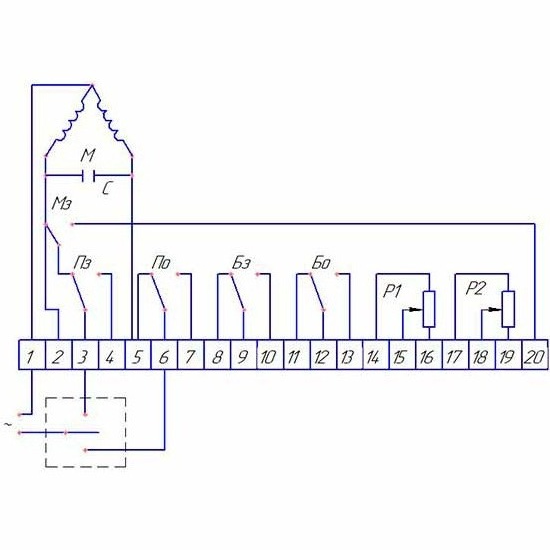

Схема подключения

фото

  Обозначение на схеме Наименование Тип
  М электродвигатель ЕОРКМ 04114
  С конденсатор  МК - 4мкф+ 10% 380В
  РI и Р2 потенциометры
  МЗ микропереключатель положение по моменту "закрыто"
  ПЗ микропереключатель по положению "закрыто"
  ПО микропереключатель по положению "открыто"
  БЗ и БО микропереключатель блокировки

Технические характеристики

Технические характеристики

  Наименование параметра Значение
  Климатическое исполнение УХЛ 4
  Степень защиты IP44
  Температура окружающей среды, ℃ от -20 до 50
  Относительная влажность воздуха при температуре 25℃ от 30 до 80%
  Защита от вибрации до 30Гц и амплитудой до 0,2мм
  Максимальное число включений в час 600
  Рабочая среда среда, неагрессивная к материалам привода
  Номинальное усилие 1,6 кН
  Максимальный ход штока 63 мм
  Скорость перемещения штока 10; 16; 25  и 40 мм/мин
  Выбег при максимальной скорости 40мм/мин 0,08 мм
  Максимальный люфт штока 0,1 мм

Энергопотребление

  Наименование Значение
  Напряжение питания 220В, частотой 50Гц
  Потребляемая мощность 40Вт

Комплект поставки

  Наименование Количество Примечание
  Электрический исполнительный механизм ЕСПА 1 шт. согласно заказу поставки
  Инструкция по эксплуатации 1 экз.
  Рукоятка ручного привода 1 шт.
  Штуцеры 2 шт.

Надежность

Гарантийный срок эксплуатации 18 месяцев, со дня ввода в эксплуатацию.

Средний срок службы - 8 лет.

Габаритные размеры

фото

Наименование  Размеры, мм Масса, кг
L B H K D
ЕСПА 567 265 180 165 110 11,5
