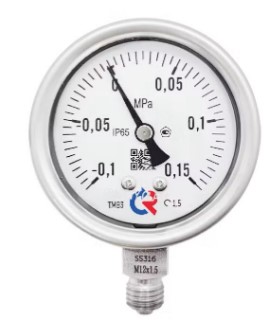

Манометр ТМ-321.Б коррозионностойкий виброустойчивый (безопасное исполнение)
ТМ-321 промышленные коррозионностойкие манометры, устойчивые к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый), для предприятий с повышенными требованиями к безопасности.
Описание
ТМ-321 промышленные коррозионностойкие манометры, устойчивые к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый), для предприятий с повышенными требованиями к безопасности.
Для предприятий с повышенными требованиями к безопасности.
При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом.
Технические характеристики
Параметры
- Диаметр: 63 мм
- Класс точности: 1,5
- Предел измерения (указывается в заявке):
- Манометр тип ТМ-321: 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 МПа
- Вакуумметр тип ТВ-321: -0,1…0 МПа
- Мановакуумметр тип ТМВ-321: -0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
- Резьба присоединения (указывается в заявке): G1/4 или М12х1,5
- Рабочий диапазон:
- Постоянная нагрузка: 3/4 шкалы
- Переменная нагрузка: 2/3 шкалы
- Кратковременная нагрузка: 130% шкалы
- Температура окружающей среды:
- −60…+60°C (без заполнения)
- −20…+60°C (с заполнением глицерином)
- −60…+60°C (с заполнением силиконом)
- Температура измеряемой среды:
- −60…+200°C (без заполнения)
- −20…+100°C (с заполнением глицерином)
- −60…+150°C (с заполнением силиконом)
- Корпус: IP65, сплошная перегородка, вышибная задняя стенка, нержавеющая сталь
- Кольцо: нержавеющая сталь, байонетное
- Штуцер, чувствительный элемент, трибко-секторный механизм: нержавеющая сталь
- Циферблат: алюминий, шкала черная на белом фоне
- Стекло: минеральное многослойное безопасное — триплекс
- Присоединение: радиальный 321Р.00
Для манометра с гидрозаполнением, после монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки).
