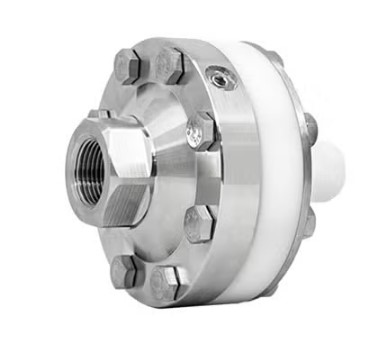

Мембранный разделитель сред, штуцерный химически стойкий
Мембранные разделители сред РМ-Х11 предназначены для защиты датчиков давления, манометров и других приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами. Защита устройства осуществляется путем передачи давления к измерительному прибору через разделительную мембрану и нейтральную жидкость.
Описание
Мембранные разделители сред РМ-Х11 предназначены для защиты датчиков давления, манометров и других приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами. Защита устройства осуществляется путем передачи давления к измерительному прибору через разделительную мембрану и нейтральную жидкость.
При поставке разделителя РМ в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.
Технические характеристики
- Диапазон рабочих температур в соответствии с выбранным средством измерений, но не выше 150°C
- Материал верхнего фланца:
- нержавеющая сталь 08Х17Н13М2 (исполнение Н/Ф)
- фторопласт (PTFE) (исполнение Ф/Ф)
- Материал нижнего фланца: фторопласт (PTFE)
- Материал мембраны: фторопласт (PTFE)
- Диаметр проходного отверстия: 10мм
- Резьба присоединения:
- к средству измерений — внутренняя M20×1,5 или G1/2
- к процессу — наружная М20х1,5 или G1/2
- Заливное отверстие:
- исполнение Н/Ф — есть
- исполнение Ф/Ф — нет
- Разделительная жидкость: ПМС-20
- Объем, вытесняемый под действием максимального давления: 2,5мл
- Дополнительная погрешность вносимая разделителем ±0,5% (компенсируется настройкой средства измерений)
При объединении РД или РДД с РМ и настройке на определенную уставку, перенастройка уставки недопустима!
Код заказа
Карта заказа:
| Тип | разделитель мембранный | РМ | |
| Диапазон давлений, МПа | ТМ | 0…0,1 / 0, 16 / 0,25 / 0,4 / 0,6 / 1 | Х |
| ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 | ||
| РД | −0,05…0,3; −0,07…0,6; −0,02…0,8; 0,1…1 | ||
| РДД | 0,05…0,2 / 0,4; 0,1…0,6 | ||
| РПД-И | 0…0,1 / 0, 16 / 0,25 / 0,4 / 0,6 / 1 | ||
| РПД-ИВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 | ||
| Присоединение | штуцерное | 1 | |
| Заливное отверстие | нет | 0 | |
| есть | 1 | ||
| Материал верхнего фланца | нержавеющая сталь | Н | |
| фторопласт | Ф | ||
| Материал нижнего фланца | фторопласт | Ф | |
| Резьба присоединения к процессу | |||

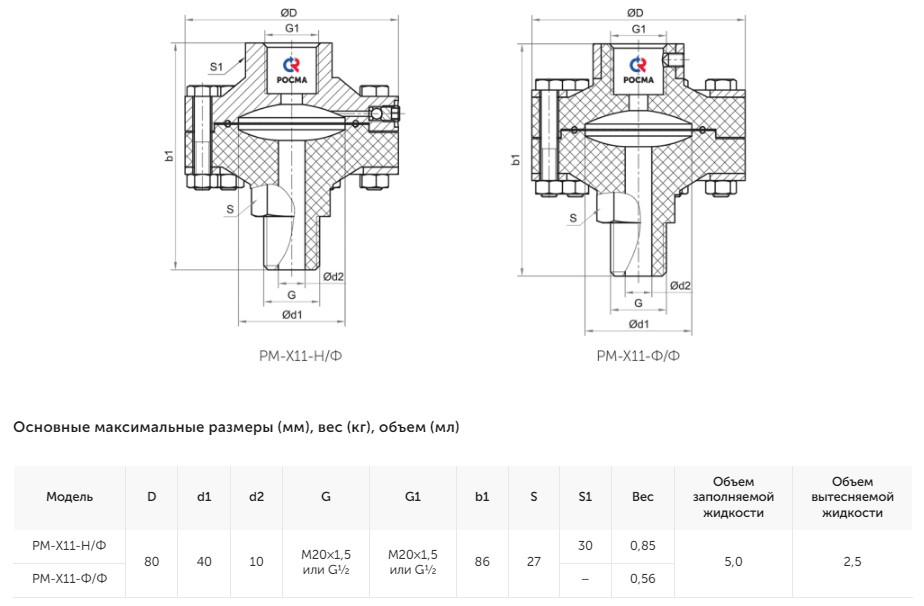

- РМ-Х11-Н/Ф-G1/2 (М20х1,5 внутр. - G1/2 наруж.)
- РМ-Х11-Н/Ф-М20х1,5 (М20х1,5 внутр. - М20х1,5 наруж.)
