Датчик давления ДДМ
Предназначен для непрерывного преобразования значений избыточного (ДДМ-ДИ) давления, избыточного давления и разрежения (ДДМ-ДИВ) в стандартный токовый сигнал (4-20)мА и (0-5)мА.
Описание
Предназначен для непрерывного преобразования значений избыточного (ДДМ-ДИ) давления, избыточного давления и разрежения (ДДМ-ДИВ) в стандартный токовый сигнал (4-20)мА и (0-5)мА.
Технические характеристики
Используется в системах автоматического контроля, регулирования и управления технологическими процессами теплоэнергетике, системах вентиляции и других отраслях.
- Многодиапазонность, каждая модель датчика имеет четыре диапазона измерения и два диапазона значений выходного сигнала (4-20 мА и 0-5 мА). Потребитель имеет возможность переключения на выбранный диапазон
- Отсутствие дополнительной калибровки при переключении диапазонов
- Отсутствие специальных источников питания
- Произвольное пространственное положение, возможность монтажа на щите или на объекте (трубе)
- Стабильность метрологических характеристик
|
Предел допустимой основной погрешности,% |
±1 |
|
Значения выходного сигнала постоянного тока, мА: |
|
|
код 42 |
4-20 |
|
код 05 |
0-5 |
|
Напряжение питания, постоянный ток, В: |
=36/24± 1 |
|
переменный ток, В |
~24± 3 |
|
Нагрузочное сопротивление датчика с выходным сигналом (4-20)мА, Ом: |
|
|
при питании постоянным током напряжением 36В |
0 – 1000 |
|
при питании постоянным током напряжением 24В или переменным током напряжением 24В (трансформатор) |
0 – 500 |
|
Нагрузочное сопротивление датчика с выходным сигналом (0-5)мА,: Ом |
0 – 2500 |
|
Температура окружающей среды, °С |
от -25 до +55 |
|
Температура измеряемой среды, °С |
от -40 до +125 |
|
Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона, % |
не более 0,5 |
|
Потребляемая мощность, Вт |
1,5 |
|
Степень защиты, (код IP) |
IP54 |
|
Габаритные размеры, мм: длина х ширина х высота |
108х58х41 / 108х98х34 |
|
Масса, кг |
0,6 / 0.8 |
ПРИМЕЧАНИЕ:
- Пределы измерения давлений и значение выходного сигнала в каждой модели выбираются и переключаются потребителем, для этого необходимо снять крышку с корпуса датчика.
- Исходное положение переключателей, если это не оговорено в заявке, соответствует максимальному диапазону модели и выходному сигналу (0 – 5) мА.

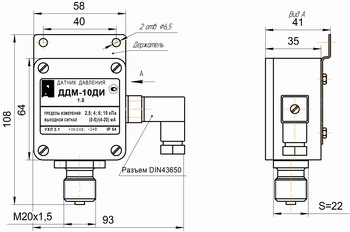

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ:
СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ:
