Тензодатчик на растяжение
Датчики на растяжение используются в испытательном и исследовательском оборудовании для измерения высоких механических нагрузок. Принцип действия датчиков основан на преобразовании механической деформации при растяжении в пропорциональный электрический сигнал.
Описание
Датчики на растяжение используются в испытательном и исследовательском оборудовании для измерения высоких механических нагрузок. Принцип действия датчиков основан на преобразовании механической деформации при растяжении в пропорциональный электрический сигнал.
Технические характеристики

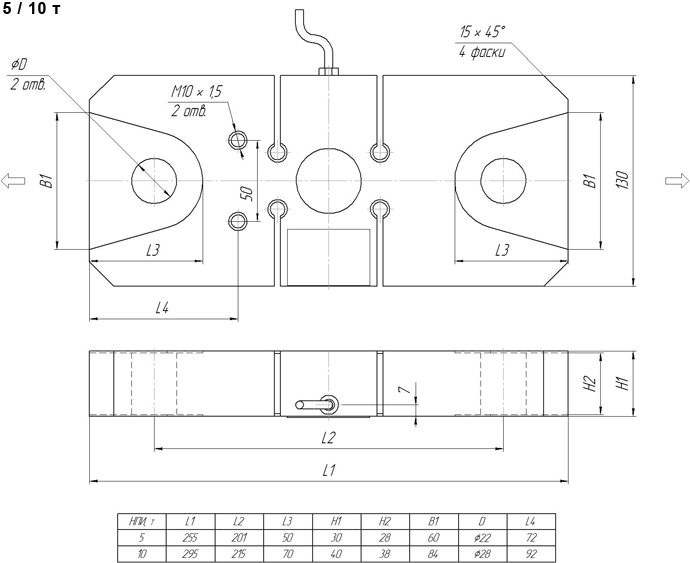

Тензодатчик на растяжение К-Р-20А
|
Наибольший предел измерений (НПИ), т |
5 / 10 / 15 / 20 |
|
Рабочий коэффициент передачи (РКП) |
2,0 мВ/В |
|
Класс точности (по ГОСТ 30129) |
С3 |
|
Вид преобразуемой силы |
Растяжение |
|
Число поверочных интервалов |
3000 |
|
Начальный коэффициент передачи (НКП) |
2,5% от РКП |
|
Входное сопротивление |
400±50 Ом |
|
Выходное сопротивление |
352±5 Ом |
|
Сопротивление изоляции |
≥5000 МОм |
|
Диапазон рабочих температур, °С |
от -30 до +50 |
|
Допустимая перегрузка в течение не более 1 часа |
125% от НПИ |
|
Разрушающая перегрузка |
200% от НПИ |
|
Рекомендуемое напряжение питания |
от 5 до12 В |
|
Максимальное напряжение питания |
15 В |
|
Степень защиты (по ГОСТ 14254) |
IP 68 |
|
Материал корпуса датчика |
Легированная сталь |
Тензодатчик на растяжение К-Р-20Г
|
Наибольший предел измерений (НПИ), т |
2 / 3 / 5 / 10 / 15 / 20 / 30 |
|
Рабочий коэффициент передачи (РКП) |
1,8 мВ/В |
|
Класс точности (по ГОСТ 30129) |
С3 |
|
Вид преобразуемой силы |
Растяжение |
|
Число поверочных интервалов |
3000 |
|
Начальный коэффициент передачи (НКП) |
2,5% от РКП |
|
Входное сопротивление |
400±50 Ом |
|
Выходное сопротивление |
352±5 Ом |
|
Сопротивление изоляции |
≥5000 МОм |
|
Диапазон рабочих температур, °С |
от -30 до +50 |
|
Допустимая перегрузка в течение не более 1 часа |
125% от НПИ |
|
Разрушающая перегрузка |
200% от НПИ |
|
Рекомендуемое напряжение питания |
от 5 до12 В |
|
Максимальное напряжение питания |
15 В |
|
Степень защиты (по ГОСТ 14254) |
IP 68 |
|
Материал корпуса датчика |
Легированная сталь |
