Тензодатчик консольный

Датчики этой серии представляют собой консольную балку и используются в платформенных весах, а также в различном технологическом и дозирующем оборудовании. Принцип действия консольных датчиков основан на преобразовании механической деформации сдвига или изгиба в пропорциональный электрический сигнал.

цена по запросу

Описание
характеристики

Описание

Технические характеристики

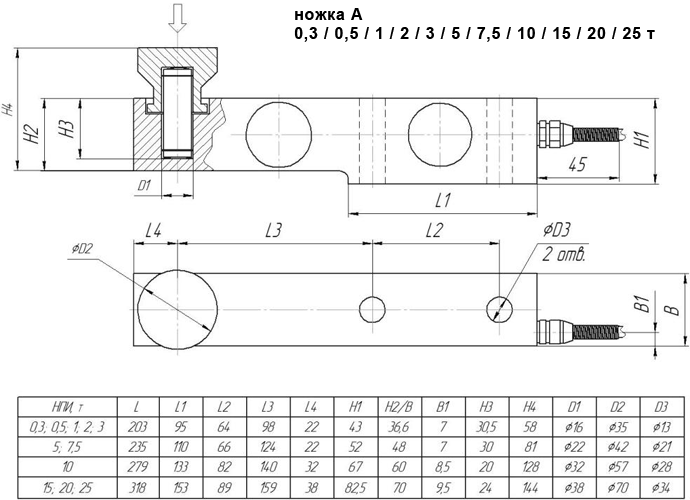

Тензодатчик балочный К-Б-12А

Наибольший предел измерений (НПИ), т	0,5 / 1 / 2 / 3 / 5 / 10 / 15 / 20 / 25
Рабочий коэффициент передачи (РКП)	2,0 мВ/В
Класс точности (по ГОСТ 30129)	С3
Вид преобразуемой силы	Сдвиг
Число поверочных интервалов	3000
Начальный коэффициент передачи (НКП)	2,5% от РКП
Входное сопротивление	404 ± 50 Ом
Выходное сопротивление	350 ± 5 Ом
Сопротивление изоляции	≥5000 МОм
Диапазон рабочих температур, °С	от -30 до +50
Допустимая перегрузка в течение не более 1 часа	125% от НПИ
Разрушающая перегрузка	200% от НПИ
Рекомендуемое напряжение питания	от 5 до12 В
Максимальное напряжение питания	15 В
Степень защиты (по ГОСТ 14254)	IP 68
Материал корпуса датчика	Легированная сталь

Датчики данного типа могут быть изготовлены в специальных исполнениях:
− из нержавеющей стали;
− с защитой от высоких температур (до 1200°С)

фото

Тензодатчик балочный К-Б-12У

Наибольший предел измерений (НПИ), т	0,5 / 0,7 / 1 / 1,5 / 2 / 2,5 / 3 / 5 / 7,5 / 10
Рабочий коэффициент передачи (РКП)	2,0 мВ/В
Класс точности (по ГОСТ 30129)	С3
Вид преобразуемой силы	Сдвиг
Число поверочных интервалов	3000
Начальный коэффициент передачи (НКП)	2,5% от РКП
Входное сопротивление	404 ± 50 Ом
Выходное сопротивление	350 ± 5 Ом
Сопротивление изоляции	≥5000 МОм
Диапазон рабочих температур, °С	от -30 до +50
Допустимая перегрузка в течение не более 1 часа	125% от НПИ
Разрушающая перегрузка	200% от НПИ
Рекомендуемое напряжение питания	от 5 до12 В
Максимальное напряжение питания	15 В
Степень защиты (по ГОСТ 14254)	IP 68
Материал корпуса датчика	Легированная сталь

Датчики данного типа могут быть изготовлены в специальном исполнении − из нержавеющей стали.

фото

Тензодатчик балочный К-Б-12Т

Наибольший предел измерений (НПИ), т	1 / 2 / 3 / 5 / 10
Рабочий коэффициент передачи (РКП)	2,0 мВ/В
Класс точности (по ГОСТ 30129)	С3
Вид преобразуемой силы (К-Б-12/К-О-14)	Сдвиг
Число поверочных интервалов	3000
Начальный коэффициент передачи (НКП)	2,5% от РКП
Входное сопротивление	750 ± 50 Ом
Выходное сопротивление	702 ± 5 Ом
Сопротивление изоляции	≥5000 МОм
Диапазон рабочих температур, °С	от -30 до +50
Допустимая перегрузка в течение не более 1 часа	125% от НПИ
Разрушающая перегрузка	200% от НПИ
Рекомендуемое напряжение питания	от 5 до12 В
Максимальное напряжение питания	15 В
Степень защиты (по ГОСТ 14254)	IP 68
Материал корпуса датчика	Легированная сталь
Диаметр используемого троса	6…14 (мм) 1 т 10…18 (мм) 2 т 12…20 (мм) 3 т 16…26 (мм) 5 т 24…36 (мм) 10 т

Датчик К-Б-12Т представляет собой двойную консольную балку и используются для определения силы натяжения троса, эксплуатация и монтаж датчика осуществляются без разрыва троса.

фото

Тензодатчик балочный К-О-14А

Наибольший предел измерений (НПИ), кг	5 / 10 / 20 / 30 / 40 / 50 / 75 / 100 / 150 / 200 / 250 / 300 / 500
Рабочий коэффициент передачи (РКП)	2,0 мВ/В
Класс точности (по ГОСТ 30129)	С3
Вид преобразуемой силы	Сдвиг
Число поверочных интервалов	3000
Начальный коэффициент передачи (НКП)	2,5% от РКП
Входное сопротивление	404 ± 50 Ом
Выходное сопротивление	350 ± 5 Ом
Сопротивление изоляции	≥5000 МОм
Диапазон рабочих температур, °С	от -30 до +50
Допустимая перегрузка в течение не более 1 часа	125% от НПИ
Разрушающая перегрузка	200% от НПИ
Рекомендуемое напряжение питания	от 5 до12 В
Максимальное напряжение питания	15 В
Степень защиты (по ГОСТ 14254)	IP 68
Материал корпуса датчика	Легированная сталь

Корпус датчика К-О-14А снабжен металлическим сильфоном, что обеспечивает дополнительную защиту измерительного элемента от пыли и влаги.

Датчики данного типа могут быть изготовлены в специальных исполнениях:
− из нержавеющей стали
− с защитой от высоких температур (до 1200°С)

фото
